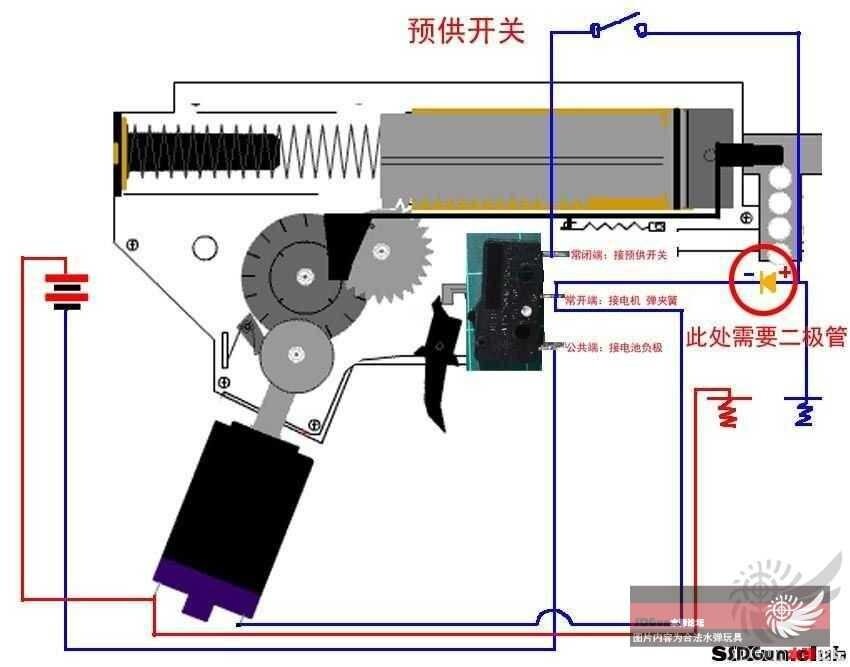

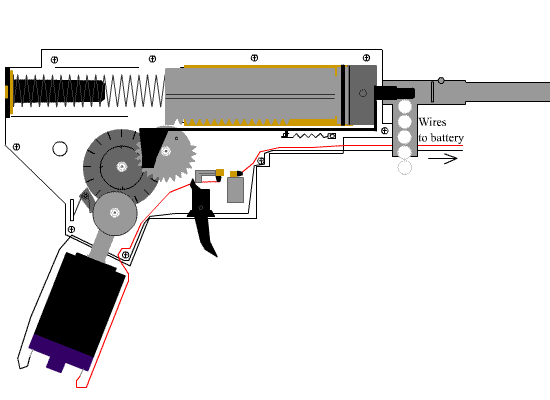

如题，顺便求一份波箱工作原理图，想了解一下。谢谢xdm
拉桥拉动推嘴给三通进弹，跷跷板就是快慢机
拉桥上楼已讲清楚，翘翘板是单发用到的，单发档时拉桥齿轮每转一圈就顶跷跷板一次，跷跷板被顶起时就会作用在开关组上使其开路。
网上找一下二号波典型的动图原理你就明白了，简单说一下：系统从初始状态下，扣动班机，机械开关里面一个滑块在班级的带动下向前移动，并且在一个结构中被卡住，此时会持续接通电源，此时电机开始做功带动几个齿轮，接下来拉桥在天梯齿那个柱子的拉动下向后移动，同时带动推嘴向后移动打开进弹口，此时弹匣送入一颗弹，此时拉桥齿转过半圈，此时拉桥在弹簧作用下向前运动关闭进弹口形成气密，此时拉桥齿继续转错开天梯，天梯插入气缸把弹推出去。
这个过程中拉桥齿另外一边的凸轮拨到跷跷板，释放机械开关中某个部件，此时j机械电路开关触点从接触状态被弹簧拉开断开电路，电机停止做工，完成单发。
跷跷板其实就是投石机，里面有两个小矮人控制，用这个跷跷板把水弹弹射出去，纯开玩笑的，看三楼说的很明白
OK，谢谢大家
