下一层楼开始，主要讲uno板。我以前的开发板是非标的，网上买不到，自己焊的
UNO板买复刻的就行，原版的就是刻字清晰，我手头上有一块

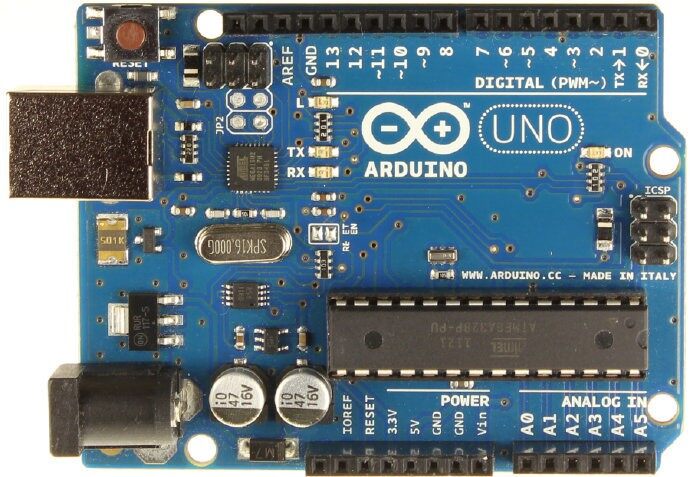

UNO开发板图片
digital区是有0到13个引脚，但肉眼可见0，1有特殊的注释，我们一般用不到这两个角，所以实际上是2-13 12个引脚 在初始化中进行定义[格式：int xx(某一名称)=xx(引脚数目);]
POWER区
GND--负极
VCC/VIN--正极，通用
3.3V 5V分别对应不同的电源正极
旁边有一个外接电池盒的接口，就是黑不拉几的那个东西，可以用9V的电池
ANALOG区我也不常用，过
好言归正传
通过我上一个发的程序来看[建议再接一个拓展板]
RGB灯管的三条短引脚分别对应digital区的2 3 4，开关对应5，进行无脑焊接
RGB的长脚接GND 开关的另一个角也接GND，焊接，接上9V电池盒，按下按钮实验(开发板上面的按键可以理解为重启开发板，不要乱按)
每块板子烧完以后在通电试验时会先进行初始化，所以请先耐心等待30-60S
初中电学学过吧，我一会发电路图
